Temps de lecture estimé : 6 minutes
Points clés à retenir
- Le régulateur est situé sous le support de selle, côté droit du cadre
- Tension normale : entre 13,5 V et 14,5 V moteur en marche
- Vérifier le fusible 30 A avant de suspecter le régulateur
- Connectique à 3 et 4 broches à contrôler avant tout achat
- Prix neuf entre 60 € et 145 € selon la technologie choisie
Où se trouve le régulateur de tension sur la Ducati 916 ST4 (2000)
Sur une Ducati 916 ST4 de 2000, l’emplacement du régulateur de tension se situe sous le support de selle passager, côté droit du cadre. Dans mon ancien atelier, on voyait ça tous les jours sur les Ducati de cette génération : le boîtier est planqué juste au-dessus du bras oscillant, derrière la coque arrière.
Pour l’identifier, cherchez un boîtier métallique ailetté, souvent noirci par la chaleur du moteur. Il est raccordé par deux connecteurs distincts : un à trois broches qui vient de l’alternateur, et un à quatre broches relié au faisceau principal et à la batterie.
Pour accéder à la zone, il faut prévoir un tournevis cruciforme, une clé Allen de 4 mm et parfois une pince à clips plastique pour ne pas casser les fixations d’origine, qui sont fragiles avec l’âge.

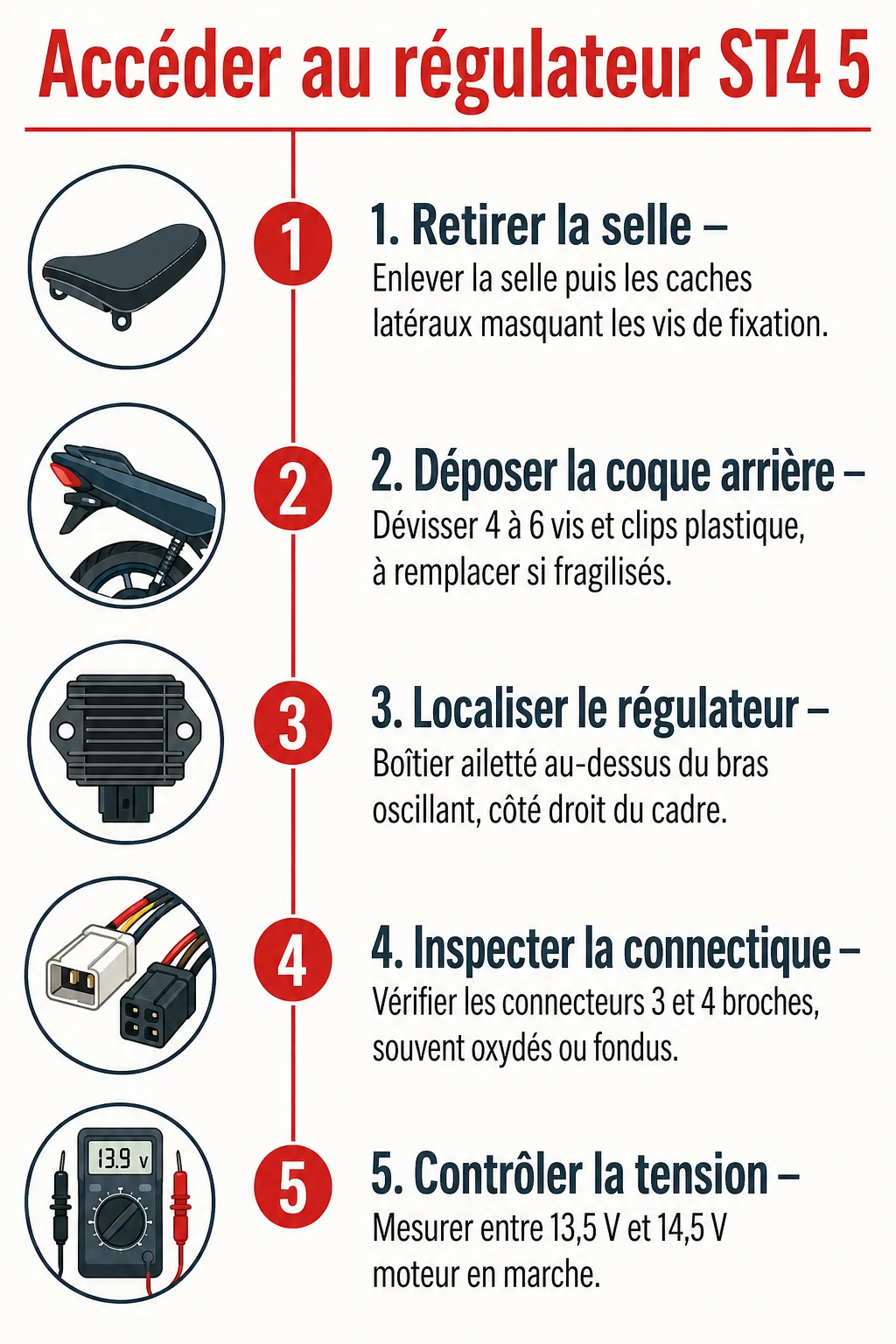

Démonter la coque arrière et accéder au régulateur
La première étape consiste à retirer la selle, puis les caches latéraux qui dissimulent les vis de fixation de la coque. Sur ce modèle, ils se déclipsent sans forcer si on prend le temps de repérer les points d’accroche.
Ensuite vient la dépose de la coque arrière elle-même. Elle est maintenue par quatre à six vis selon les années et par des clips plastique qu’il vaut mieux changer si vous les sentez cassants au démontage. C’est le genre de détail qui coûte cher si on le loupe : un clip cassé et c’est la coque qui vibre à 120 km/h.
Une fois la coque retirée, le faisceau électrique apparaît clairement, avec les deux connecteurs du régulateur bien visibles. C’est le moment de les inspecter : une connectique oxydée ou fondue est souvent le vrai coupable derrière une panne de charge.
Rôle du régulateur de tension dans le circuit de charge
L’alternateur de la ST4 916 produit un courant alternatif triphasé. Le régulateur a deux fonctions : il redresse ce courant en continu, puis il le stabilise entre 13,5 V et 14,5 V pour protéger la batterie et l’électronique embarquée.
Sans ce composant, la tension délivrée par l’alternateur grimperait sans limite et détruirait la batterie en quelques kilomètres. Sur les modèles récents, on trouve des régulateurs à technologie Mosfet, plus efficaces qu’un régulateur/redresseur classique et qui chauffent moins, un vrai plus pour les batteries lithium.
Symptômes d’un régulateur de tension défectueux
Un régulateur en fin de vie donne des signes assez francs, à condition de savoir où regarder. Concrètement, voilà ce qu’il faut vérifier :
- Une batterie en surcharge, avec une tension supérieure à 15 V moteur en marche
- Une sous-charge, tension mesurée inférieure à 12 V, signe que le circuit ne charge plus
- Un éclairage instable, des phares qui vacillent au ralenti ou en accélération
- Un composant chaud au toucher, avec parfois des traces de brûlure ou des fissures sur le boîtier
Si vous cumulez deux ou trois de ces symptômes, le régulateur est le premier suspect. Mais avant de le condamner, un test au multimètre s’impose.
Comment tester le régulateur de la ST4 916
Un conseil de mécano avant tout : ne changez jamais un régulateur sans l’avoir testé. C’est une pièce qui coûte cher et l’erreur de diagnostic est fréquente.
Commencez par mesurer la tension aux bornes de la batterie, moteur en marche, à environ 3000 tr/min. La référence se situe entre 13,5 et 14,5 V. En dessous, la charge est insuffisante ; au-dessus de 15 V, le régulateur ne fait plus son travail de limitation.
Testez ensuite les trois phases de l’alternateur en courant alternatif, entre elles deux à deux. À 2000 tr/min, on doit lire environ 27 V ; à 6000 tr/min, on monte autour de 78 V. Ces valeurs sont indicatives et peuvent varier de ± 10 V selon l’état du stator.
Vérifiez aussi la continuité des masses, les deux fils noirs, et des sorties positives, les deux fils rouges, ainsi que les diodes internes si votre multimètre a une fonction test diode. Sur le papier c’est bien, sur la route c’est autre chose : un fusible grillé donne exactement les mêmes symptômes qu’un régulateur mort.
Avant de conclure à une panne du régulateur, contrôlez le fusible principal de 30 A du circuit de charge. C’est l’erreur la plus fréquente que je voyais en dépôt-vente : un client remplaçait le régulateur pour rien alors qu’un simple fusible avait sauté.
Références et compatibilité du régulateur pour la ST4 916 (1999-2003)
La référence d’origine Ducati pour ce modèle est équivalente aux régulateurs SH673-12 ou SH579, des références Shindengen très répandues sur les motos italiennes de cette période.
Avant tout achat, vérifiez la connectique : la ST4 916 utilise une configuration à 3 fiches côté alternateur et 4 fiches côté batterie. C’est une source d’erreur fréquente, certains vendeurs proposant des régulateurs compatibles Ducati mais avec un branchement différent selon les années.
Pour ceux qui envisagent une batterie lithium, un régulateur Mosfet reste préférable à un modèle classique, car il tolère mieux les variations de charge propres à ce type de batterie.
Remplacer le régulateur de tension étape par étape
Ni la peine de se ruiner pour bien s’équiper : un tournevis, une clé à cliquet et un peu de patience suffisent pour ce remplacement.
Débranchez systématiquement la batterie avant toute intervention sur le circuit électrique, en commençant par la borne négative. Déconnectez ensuite les deux connecteurs du régulateur, celui de l’alternateur et celui relié à la batterie, en tirant sur le connecteur et non sur les fils.
Remontez le nouveau régulateur en respectant l’emplacement d’origine, sans modifier ni couper le faisceau constructeur. Une fois le montage terminé, redémarrez le moteur et refaites une mesure de tension pour confirmer que la charge est correcte.
Prix et où acheter un régulateur de tension pour ST4 916
Côté budget, comptez environ 60 € pour un régulateur neuf compatible type SH673-12, et jusqu’à 138 € TTC pour une référence d’origine Ducati. Les modèles Mosfet à trois fils jaunes, compatibles batterie lithium, tournent autour de 145 € TTC. En concession Ducati, il faut plutôt compter entre 115 et 150 € pour une pièce équivalente posée.
Méfiez-vous des copies très bon marché trouvées sur certaines places de marché généralistes : elles tiennent rarement plus d’une saison et repartent souvent en surchauffe, faute de dissipation thermique correctement dimensionnée.
Une pièce d’occasion reconditionnée par un professionnel reste un bon compromis, à condition d’avoir une garantie écrite sur le fonctionnement. Dans mon ancien atelier, on testait systématiquement chaque régulateur d’occasion au banc avant de le revendre, une précaution que tous les vendeurs ne prennent pas. Une fois ces vérifications faites, l’emplacement du régulateur de tension sur une Ducati 916 ST4 de 2000 n’a plus rien d’un mystère.
