Temps de lecture estimé : 7 minutes

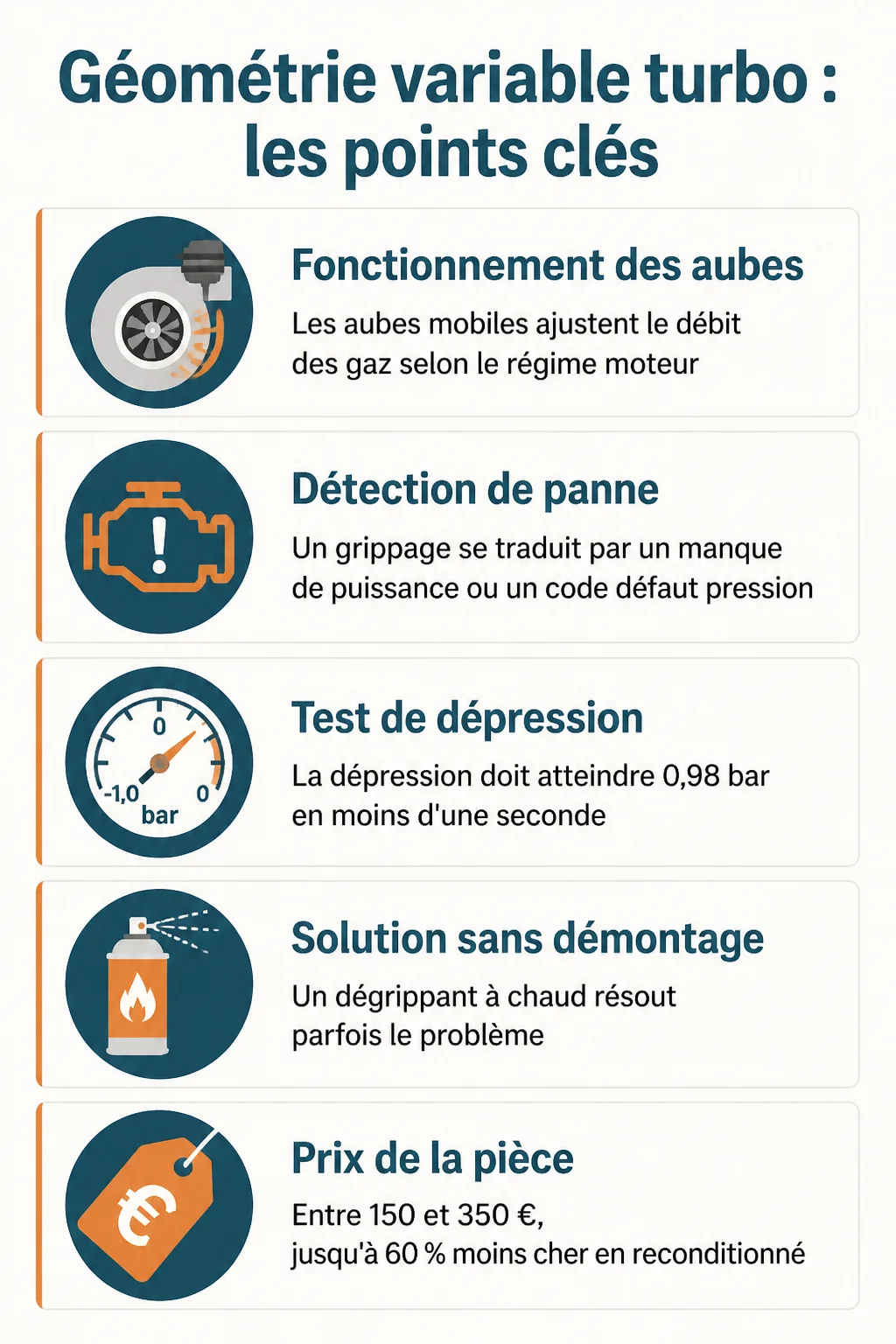

Points clés à retenir
- Les aubes mobiles ajustent le débit des gaz selon le régime moteur
- Un grippage se détecte par manque de puissance ou code défaut pression
- La dépression doit atteindre 0,98 bar en moins d’une seconde au test
- Un dégrippant à chaud résout parfois le problème sans démontage
- La pièce seule coûte entre 150 et 350 €, jusqu’à 60 % moins cher en reconditionné
Qu’est-ce que la géométrie variable turbo et comment ça marche ?
La géométrie variable turbo est un système qui ajuste le passage des gaz d’échappement à l’intérieur du turbocompresseur. Concrètement, un jeu d’aubes mobiles pivote pour resserrer ou ouvrir la section de passage des gaz, selon le régime moteur.
Dans mon ancien atelier, on voyait ça tous les jours sur les diesels : à bas régime, les aubes se referment pour accélérer les gaz et faire monter le turbo plus vite. À haut régime, elles s’ouvrent pour laisser passer le débit sans étrangler le moteur.
Le but est double : réduire le turbo-lag (ce temps de latence avant que le turbo ne monte en pression) et améliorer le rendement sur une plage de régime plus large. Un turbo à géométrie fixe ne peut pas faire les deux à la fois, il est calé sur un compromis.
Le pilotage électronique ou par dépression
Le mouvement des aubes est commandé soit par une électrovanne pilotée en PWM (largeur d’impulsion), soit par une capsule à dépression reliée à une pompe à vide. Sur un pilotage PWM à 100 %, la vanne reste ouverte en permanence sous 12 V. À 50 %, elle n’est alimentée que la moitié du temps, et ainsi de suite selon le rapport cyclique demandé par le calculateur.
Pour visualiser le mécanisme et l’agencement des aubes, cette vidéo de Frederic Chenard détaille bien le principe de fonctionnement.
Turbo géométrie variable ou géométrie fixe : quelle différence ?
Un turbo à géométrie fixe a une turbine calibrée une bonne fois pour toutes à l’usine. Il fonctionne bien sur une plage de régime précise, mais il est soit paresseux à bas régime, soit bridé à haut régime. C’est un choix de compromis, pas d’optimisation.
La géométrie variable, elle, s’adapte en temps réel. Elle réduit le temps de réponse et assure une bonne performance sur une plage de régime bien plus large. C’est pour cette raison qu’elle équipe la quasi-totalité des diesels modernes, et de plus en plus de moteurs essence turbocompressés haut de gamme.
Un conseil de mécano avant tout : n’espérez pas retrouver cette souplesse sur un vieux diesel à géométrie fixe. Sur le papier c’est bien de comparer les deux technologies, sur la route la différence se sent surtout à l’accélération en sortie de virage ou au dépassement.
| Critère | Géométrie fixe | Géométrie variable |
|---|---|---|
| Turbo-lag | Plus marqué | Réduit |
| Plage de régime efficace | Étroite | Large |
| Complexité mécanique | Faible | Élevée (aubes, actuateur, capteurs) |
| Coût d’entretien | Faible | Plus élevé |
| Motorisations concernées | Anciens diesels, petits essence | Diesels récents, essence performants |
Comment savoir si la géométrie variable est HS ?
Les symptômes d’une géométrie variable grippée sont assez reconnaissables une fois qu’on sait où regarder. Un manque de puissance à l’accélération, un voyant moteur qui s’allume, ou au contraire une surpression turbo qui coupe l’injection à haute vitesse sont les cas les plus fréquents.
Concrètement, voilà ce qu’il faut vérifier avant de conclure à une panne de géométrie variable :
- Le levier de commande de l’actuateur bouge-t-il librement à la main, moteur arrêté ?
- Le calculateur affiche-t-il un code défaut lié à la pression de suralimentation ?
- Le turbo siffle-t-il ou souffle-t-il anormalement à l’accélération ?
- Y a-t-il une fumée noire excessive à l’échappement, signe d’un mauvais dosage air/carburant ?
Un test simple consiste à démarrer le moteur et vérifier que la dépression atteint 0,98 bar en moins d’une seconde, selon les indications relevées chez Megaturbo. Si la montée est lente ou incomplète, l’actuateur ou les aubes sont probablement grippés.
Dégrippage de la géométrie variable sans démontage
Avant de sortir le turbo de la voiture, il existe une manipulation qui fonctionne dans une bonne partie des cas de grippage léger, surtout sur les diesels roulant beaucoup en ville.
Certains utilisent un produit dégrippant pulvérisé directement dans l’admission, moteur tournant au ralenti, pour désincruster la calamine autour des aubes. C’est le genre de détail qui coûte cher si on le loupe : trop de produit d’un coup peut noyer le moteur ou encrasser la sonde de débit d’air.
Si le levier de l’actuateur ne revient pas en butée après manipulation à froid, ni la peine de s’acharner au dégrippant : direction le démontage.
Sur une Golf 4 ou une Golf 5 en 1.9 TDI ou 2.0 TDI, ce grippage est très courant après 150 000 km, surtout si les vidanges n’ont pas été respectées à la lettre. Sur les 1.6 HDI 110 et les 1.5 dCi, le même phénomène apparaît, généralement lié à l’encrassement par les suies et l’huile qui remonte par le circuit de recyclage des gaz.
Nettoyer et contrôler la géométrie variable au démontage
Quand le dégrippage à chaud ne suffit plus, il faut déposer le turbo pour accéder à la partie géométrie variable, située à l’opposé du corps principal. Un bain à ultrasons donne le meilleur résultat, mais une éponge grattante avec du gazole fait aussi le travail en atelier.
Avant de tout démonter, je marque toujours un repère sur le cercle qui porte les aubes, pour être sûr de tout remonter dans le bon angle. C’est une étape que beaucoup zappent, et qui explique pas mal de turbos remontés qui ne tirent plus droit.
Ce que je vérifie systématiquement
Le jeu radial de l’axe de turbine, l’état du joint métallique anticorrosion, et la liberté de mouvement de chaque aube une par une. Si une seule aube coince, c’est tout le système qui perd en précision.
Pour un contrôle complet en dépose, cette vidéo de la chaîne « la mécanique en douceur » montre la méthode pas à pas, utile si vous voulez le faire vous-même en garage.
Géométrie variable turbo : quel prix pour la réparation ?
Le prix d’une pièce de géométrie variable seule tourne généralement entre 150 et 350 €, selon le modèle et la marque du turbo (Garrett, IHI, BorgWarner). Un kit complet avec CHRA et joints grimpe vite au-delà de 500 €.
Pour un turbo Garrett 724930 monté sur les 2.0 TDI 120 à 140 ch de la galaxie Audi, Seat, Skoda et Volkswagen, on trouve des pièces détachées de qualité premium à prix serré chez des spécialistes du reconditionné, avec les joints et les goujons spécifiques à prévoir en plus.
Ni la peine de se ruiner pour bien s’équiper ou réparer : certains fournisseurs annoncent jusqu’à 60 % de réduction par rapport au prix d’une pièce d’origine constructeur. Vérifiez tout de même la garantie proposée, un an sur les turbos et les pièces est un standard raisonnable dans le métier.
Sur le papier c’est bien de viser le moins cher, sur la route un turbo mal reconditionné qui lâche à 20 000 km coûte plus cher qu’un modèle correctement garanti dès le départ.
Questions fréquentes
La géométrie variable turbo équipe-t-elle le 1.9 TDI 105 et le 1.6 HDI 110 ?
Oui, ces deux blocs très répandus sur Golf 4, Golf 5 et les modèles du groupe PSA sont équipés de série d’un turbo à géométrie variable, avec les mêmes risques de grippage liés à l’encrassement par les suies après plusieurs dizaines de milliers de kilomètres.
